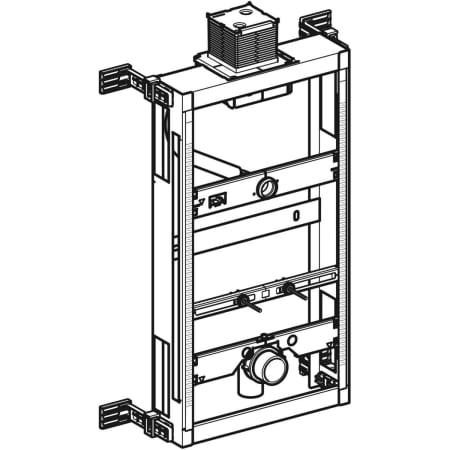

Elément Geberit Kombifix pour urinoir, 98 cm, universel, pour déclenchement par le dessus

Ma liste (0)

Articles

Cliquez sur lʼicône avec les 3 points afin d’obtenir plus dʼoptions pour chaque article.

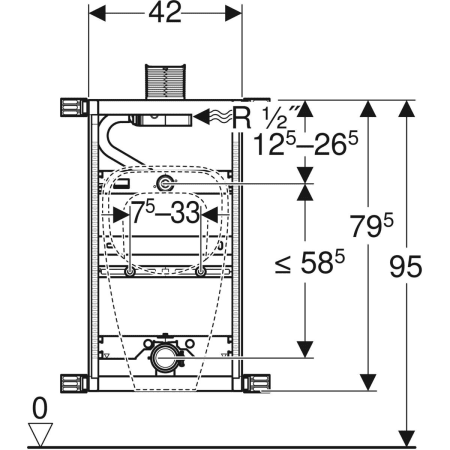

N° de réf.	457.612.00.1
B	42 cm
H	79.5 cm

Informations complémentaires

La barre d'alimentation Geberit pour urinoir (n° d'art. 242.042.00.1) est nécessaire pour les urinoirs avec effet d'eau
Vous trouverez en annexe des indications de dimensions pour sélectionner la céramique d’urinoir

Caractéristiques techniques

Pression dynamique	100–800 kPa	Pression dynamique 100–800 kPa
Pression d'essai eau max.	1600 kPa	Pression d'essai eau max. 1600 kPa
Pression d'essai air / gaz inerte max.	300 kPa	Pression d'essai air / gaz inerte max. 300 kPa
Température de l'eau max.	30 °C	Température de l'eau max. 30 °C

Débit à 100 kPa / 1 bar sans limiteur de débit	0.3 l/s	Débit à 100 kPa / 1 bar sans limiteur de débit 0.3 l/s
Débit à 100 kPa / 1 bar avec limiteur de débit	0.24 l/s	Débit à 100 kPa / 1 bar avec limiteur de débit 0.24 l/s
Matériau	Acier	Matériau Acier
A hauteur réglable	Oui	A hauteur réglable Oui

Pression dynamique	100–800 kPa	Pression dynamique 100–800 kPa
Pression d'essai eau max.	1600 kPa	Pression d'essai eau max. 1600 kPa
Pression d'essai air / gaz inerte max.	300 kPa	Pression d'essai air / gaz inerte max. 300 kPa
Température de l'eau max.	30 °C	Température de l'eau max. 30 °C
Débit à 100 kPa / 1 bar sans limiteur de débit	0.3 l/s	Débit à 100 kPa / 1 bar sans limiteur de débit 0.3 l/s
Débit à 100 kPa / 1 bar avec limiteur de débit	0.24 l/s	Débit à 100 kPa / 1 bar avec limiteur de débit 0.24 l/s
Matériau	Acier	Matériau Acier
A hauteur réglable	Oui	A hauteur réglable Oui

Utilisation

Cliquer sur un champ d'application pour chercher d'autres produits

Pour parois maçonnées Pour montage sur parois en applique à hauteur partielle Pour le montage d'urinoirs Pour montage de commandes d'urinoir Geberit pneumatiques (à partir de l'année de fabrication 2009)

Caractéristiques

Cliquer sur une caractéristique pour chercher d'autres produits

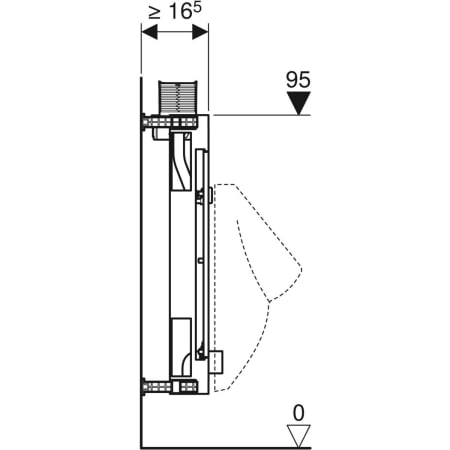

Cadre d'installation thermolaqué Cadre de montage avec quatre équerres de fixation Profondeur de montage réglable, 16,5–23,5 cm Le boîtier de réservation pour trappe de visite protège de l'humidité et de la poussière Boîtier à encastrer universel pour commandes d'urinoir Geberit pneumatiques, déclenchement par le dessus Borne de raccordement électrique dans le boîtier à encastrer Alimentation à droite sur le boîtier à encastrer Alimentation compatible avec MasterFix et MeplaFix Coude de raccordement à monter sans outil Robinet d'arrêt avec étranglement, pré-monté Avec fourreau intégré pour le rinçage de la conduite

Composants en contact avec l’eau potable sans plomb Boîtier de réservation pour trappe de visite 10,5 x 10,5 cm à recouper sans outil Tuyau de chasse à cintrer Tuyau de chasse avec guide afin d'éviter l'eau stagnante Fixation d'arrivée ø 32 mm réglable en hauteur Fixation pour coude d'évacuation réglable en hauteur et avec isolation phonique Fixations d'urinoirs M8, réglables en hauteur et en largeur Traverses avec repérage central, réglable sans outil Fixation supplémentaire avec accessoires possible pour urinoir Peuvent être transformés avec des accessoires pour s'adapter à des urinoirs avec diffuseur

Contenu de la livraison

Alimentation R 1/2"
Boîtier de réservation pour trappe de visite
Siphon pour urinoir ø 50 mm, avec joint sur urinoir
Coude de raccordement en PE-HD, ø 50 / 63 mm

Joint ø 57 / 50 mm
2 bouchons de protection
2 tiges filetées M8
Matériel de fixation

Accessoires

Barre d'alimentation Geberit pour urinoir avec diffuseur

242.042.00.1

Remplace le n° de réf. 242.040.00.1

Pour fixations

Kit de montants Geberit Kombifix avec plaque de pied

457.872.26.1

Récapitulatifs des accessoires

Combinable avec

Commandes d'urinoir

Commande d’urinoir Geberit à déclenchement pneumatique du rinçage, plaque de déclenchement type 50, carrée

6 Articles

Commandes d'urinoir

Commande d’urinoir Geberit à déclenchement pneumatique du rinçage, plaque de déclenchement Mambo, ronde

116.013.FW.1

Commande d’urinoir Geberit à déclenchement pneumatique du rinçage, plaque de déclenchement Type 40, carrée, finition spécifique au client

Nouveau

Commandes d'urinoir

Commande d’urinoir Geberit à déclenchement pneumatique du rinçage, plaque de déclenchement Type 40, carrée, finition spécifique au client

2 Articles

Commande d’urinoir Geberit à déclenchement pneumatique du rinçage, plaque de déclenchement Type 40, ronde, finition spécifique au client

Nouveau

Commandes d'urinoir

Commande d’urinoir Geberit à déclenchement pneumatique du rinçage, plaque de déclenchement Type 40, ronde, finition spécifique au client

2 Articles

Commande d’urinoir Geberit à déclenchement pneumatique du rinçage, plaque de déclenchement type 40, carrée

Nouveau

Commandes d'urinoir

Commande d’urinoir Geberit à déclenchement pneumatique du rinçage, plaque de déclenchement type 40, carrée

11 Articles

Commande d’urinoir Geberit à déclenchement pneumatique du rinçage, plaque de déclenchement type 40, ronde

Nouveau

Commandes d'urinoir

Commande d’urinoir Geberit à déclenchement pneumatique du rinçage, plaque de déclenchement type 40, ronde

11 Articles

Commandes d'urinoir

Commande d’urinoir Geberit à déclenchement pneumatique du rinçage, plaque de déclenchement type 10, ronde

8 Articles

Commandes d'urinoir

Commande d’urinoir Geberit à déclenchement pneumatique du rinçage, plaque de déclenchement type 01, ronde

4 Articles

Commandes d'urinoir

Commande d’urinoir Geberit à déclenchement pneumatique du rinçage, plaque de déclenchement type 01, carrée

4 Articles

Documents

Type de document	Documents	Langue
Instructions de montage	Bâti-support pour urinoir Combifix, 98 cm, universel, pour déclenchement depuis dessus	-

Bâti-support pour urinoir Combifix, 98 cm, universel, pour déclenchement depuis dessus

Autres produits

Geberit Kombifix

Elément Geberit Kombifix pour urinoir, 109–127 cm, universel

457.611.00.1

Remplace le n° de réf. 457.684.00.1, 457.685.00.1

Geberit Kombifix

Elément Geberit Kombifix pour urinoir, 109–127 cm, universel, pour commande d'urinoir dissimulée

457.689.00.1

Geberit Kombifix

Elément Geberit Kombifix pour urinoir, 109–127 cm, universel, pour rinceur sous pression apparent

457.686.00.1

Geberit Kombifix

Elément Geberit Kombifix pour urinoir, 109–127 cm, universel, pour diffuseur

457.606.00.1

Pièces détachées

Eléments Geberit Kombifix pour urinoir, universels, déclenchement par le dessus

2009 -

#	N° de réf.	Désignation
1	242.203.00.1	Tuyau de chasse Geberit pour urinoir, court
2	242.039.00.1	Traverse d'alimentation Geberit, di32, pour elément pour urinoir
2.1	362.790.00.1	Joint torique Geberit PE: d=32mm, DN=30
